小型折弯机

产品介绍

   小型折弯机是一种能够对薄板进行折弯的机器，其结构主要包括支架、工作台和夹紧板，工作台置于支架上，工作台由底座和压板构成，底座通过铰链与夹紧板相连，底座由座壳、线圈和盖板组成，线圈置于座壳的凹陷内，凹陷顶部覆有盖板。使用时由导线对线圈通电，通电后对压板产生引力，从而实现对压板和底座之间薄板的夹持。由于采用了电磁力夹持，使得压板可以做成多种工件要求，而且可对有侧壁的工件进行加工，操作上也十分简便。





主要分类

  小型折弯机分为手动折弯机，液压折弯机和数控折弯机。手动折弯机又分为机械手动折弯机和电动手动折弯机，液压折弯机按同步方式又可分为：扭轴同步、机液同步，和电液同步。液压折弯机按运动方式又可分为：上动式、下动式。



结构说明

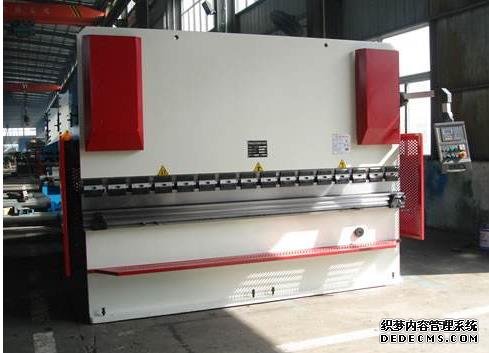

  小型折弯机是钣金行业工件折弯成形的重要设备，其作用是将钢板根据工艺需要压制成各种形状的零件。如图所示为液压板料折弯机结构示意图，主要由左右立柱、工作台、横梁组成机架，左右油缸固定在立柱上，滑块与油缸的活塞连接、沿固定在立柱上的导轨上下运动，下模固定在工作台上，上模安装在滑块下端，液压系统提供动力，电气系统给出指令，在油缸作用下，滑块带动上模向下与下模闭合实现板料的折弯。左右立柱、工作台和滑块（以下简称三大件）是折弯机的关键零件，三大件的重量之和占一台折弯机总重量的70%~80%。其强度和刚性直接决定机床的运行精度、使用寿命，以及工件的精度。

1、滑块部分：采用液压传动，滑块部分由滑块、油缸及机械挡块微调结构组成。左右油缸固定在机架上，通过液压使活塞（杆）带动滑块上下运动，机械挡块由数控系统控制调节数值；

2、工作台部分：由按钮盒操纵，使电动机带动挡料架前后移动，并由数控系统控制移动的距离，其很小读数为0.01毫米（前后位置均有行程开关限位）；

3、同步系统：该机由扭轴、摆臂、关节轴承等组成的机械同步机构，结构简单，性能稳定可靠，同步精度高。机械挡块由电机调节，数控系统控制数值；

4、挡料机构：挡料采用电机传动，通过链操带动两丝杆同步移动，数控系统控制挡料尺寸。



使用方法：

1、首先是接通电源，在控制面板上打开钥匙开关，再按油泵启动。

2、行程调节，折弯机使用必须要注意调节行程，在折弯前要试车。折弯机上模下行至很低部时必须保证有一个板厚的间隙。否则会对模具和机器造成损坏。行程的调节也是有电动快速调整和手动微调。

3、折弯槽口选择，一般要选择板厚的8倍宽度的槽口。如折弯4mm的板料，需选择32左右的槽口。

4、后挡料调整一般都有电动快速调整和手动微调，方法同剪板机。

5、踩下脚踏开关开始折弯，折弯机与剪板机不同，可以随时松开，松开脚折弯机便停下，再踩继续下行
