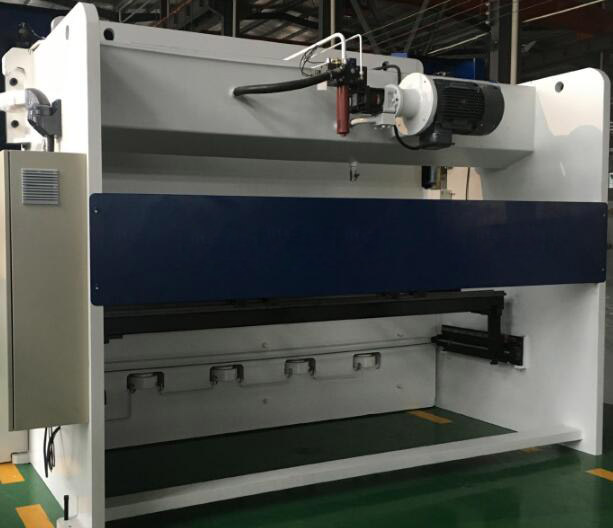

铁板折弯机

　　铁板折弯机是一种能够对薄板进行折弯的机器，其结构主要包括支架、工作台和夹紧板，工作台置于支架上，工作台由底座和压板构成，底座通过铰链与夹紧板相连，底座由座壳、线圈和盖板组成，线圈置于座壳的凹陷内，凹陷顶部覆有盖板。使用时由导线对线圈通电，通电后对压板产生引力，从而实现对压板和底座之间薄板的夹持。

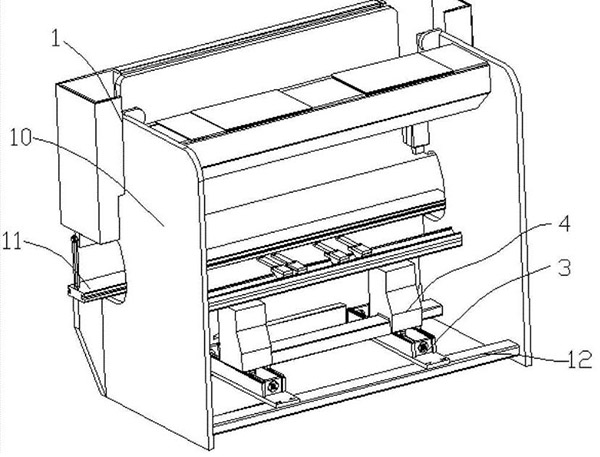

　　铁板折弯机结构说明:

　　1、滑块部分：采用液压传动，滑块部分由滑块、油缸及机械挡块微调结构组成。左右油缸固定在机架上，通过液压使活塞(杆)带动滑块上下运动，机械挡块由数控系统控制调节数值;

　　2、工作台部分：由按钮盒操纵，使电动机带动挡料架前后移动，并由数控系统控制移动的距离，其小读数为0.01毫米(前后位置均有行程开关限位);

　　3、同步系统：该机由扭轴、摆臂、关节轴承等组成的机械同步机构，结构简单，性能稳定可靠，同步精度高。机械挡块由电机调节，数控系统控制数值;

　　4、挡料机构：挡料采用电机传动，通过链操带动两丝杆同步移动，数控系统控制挡料尺寸。

　　铁板折弯机使用方法:

　　按普通的液压折弯机加工Q235板料来做简单介绍：

　　1、首先是接通电源，在控制面板上打开钥匙开关，再按油泵启动。

　　2、行程调节，折弯机使用须要注意调节行程，在折弯前要试车。折弯机上模下行至底部时须保证有一个板厚的间隙。否则会对模具和机器造成损坏。行程的调节也是有电动快速调整和手动微调。

　　3、折弯槽口选择，一般要选择板厚的8倍宽度的槽口。如折弯4mm的板料，需选择32左右的槽口。

　　4、后挡料调整一般都有电动快速调整和手动微调，方法同剪板机。

　　5、踩下脚踏开关开始折弯，折弯机与剪板机不同，可以随时松开，松开脚折弯机便停下，再踩继续下行。

　　铁板折弯机操作规程:

　　1、严格遵守机床工操作规程，按规定穿戴好劳动防护用品;

　　2、启动前须认真检查电机、开关、线路和接地是否正常和牢固，检查设备各操纵部位、按钮是滞在正确位置;

　　3、检查上下模的重合度和坚固性;检查各定位装置是否符合被加工的要求;

　　4、在上滑板和各定位轴均未在原点的状态时，运行回原点程序;

　　5、设备启动后空运转1~2分钟，上滑板满行程运动2~3次，如发现有不正常声音或有故障时应立即停车，将故障排除，正常后方可工作;

　　6、工作时应由1人统一指挥，使操作人员与送料压制人员密切配合，确保配合人员均在位置方准发出折弯信号;

　　7、板料折弯时须压实，以防在折弯时板料翘起伤人;

　　8、调板料压模时须切断电源，停止运转后进行;

　　9、在改变可变下模的开口时，不允许有任何料与下模接触;

　　10、机床工作时，机床后部不允许站人.
