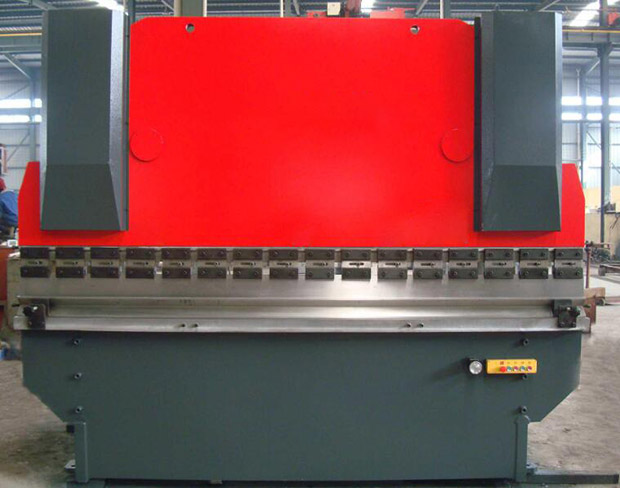

电磁折弯机

　　电磁折弯机是利用所配备的模具(通用或专用模具)将冷态下的金属板材折弯成各种几何截面形状的工件。它是为冷轧钣金加工设计的板材成型机械，广泛应用于汽车、飞机制造、轻工、造船、集装箱、电梯、铁道车辆等行业的板材折弯加工。

　　电磁折弯机使用注意事项:

　　1、严格遵守操作规程，按规定穿戴好劳动防护用品。

　　2、启动前须认真检查电机、开关、线路和接地是否正常和牢固，检查设备各操纵部位、按钮是滞在正确位置。

　　3、检查上下模的重合度和坚固性;检查各定位装置是否符合被加工的要求。

　　4、在上滑板和各定位轴均未在原点的状态时，运行回原点程序。

　　5、设备启动后空运转1—2分钟，上滑板满行程运动2—3次，如发现有不正常声音或有故障时应立即停车，将故障排除，正常后方可工作。

　　6、工作时应由1人统一指挥，使操作人员与送料压制人员密切配合，确保配合人员均在位置方可发出折弯信号。

　　7、板料折弯时须压实，以防在折弯时板料翘起伤人。

　　8、调板料压模时须切断电源，停止运转后进行。

　　9、在改变可变下模的开口时，不允许有任何料与下模接触。

　　10、工作时，机床后部不允许站人。

　　11、严禁单独在一端处压折板料。

　　12、运转时发现工件或模具不正，应停机校正，严禁运转中用手校正以防伤手。

　　13、禁止折超厚的铁板或淬过火的钢板、合金钢、方钢和超过板料折弯机性能的板料，以免损坏机床。

　　14、经常检查上、下模具的重合度;压力表的指示是否符合规定。

　　15、发生异常立即停机，检查原因并及时排除。

　　16、关机前，要在两侧油缸下方的下模上放置木块将上滑板下降到木块上。

　　17、先退出控制系统程序，后切断电源。

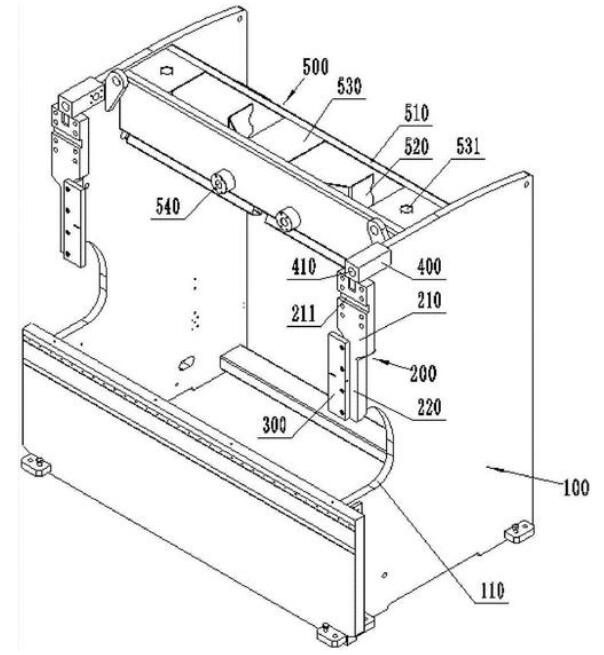

　　电磁折弯机组成:

　　滑块

　　滑块部分：采用液压传动，滑块部分由滑块、油缸及机械挡块微调结构组成。左右油缸固定在机架上，通过液压使活塞(杆)带动滑块上下运动，机械挡块由数控系统控制调节数值。

　　工作台

　　工作台部分：由按钮盒操纵，使电动机带动挡料架前后移动，并由数控系统控制移动的距离，其小读数为0.01毫米(前后位置均有行程开关限位)。

　　同步系统

　　同步系统：与普通折弯机不同，该机使用伺服阀与光栅尺等液压装置形成闭环回路，从而控制折弯机的各种动作。

　　挡料机构

　　挡料机构：挡料采用电机传动，通过链操带动两丝杆同步移动，数控系统控制挡料尺寸。

　　电磁折弯机选购知识:

　　工件

　　一个值得考虑的重要事项是您要生产的零件，要点是购买一台能够完成加工任务而工作台短、吨数小的机器。

　　仔细考虑材料牌号以及大加工厚度和长度。如果大部分工作是厚度16 gauge、大长度10英尺的低碳钢，那么自由弯曲力不必大于50吨。不过，若是从事大量的有底凹模成形，也许应该考虑一台150吨位的机床。假定厚的材料是1/4英寸，10英尺自由弯曲需要165吨，而有底凹模弯曲(校正弯曲)至少需要600吨。如果大部分工件是5英尺或更短一些，吨数差不多减半，从而大大降低购置成本。零件长度对确定新机器的规格是相当重要的。

　　挠变

　　在相同的载荷下，10英尺机工作台和滑块出现的挠变是5英尺机的4倍。这就是说，较短的机器需要较少的垫片调整，就能生产出合格的零件。减少垫片调整又缩短了准备时间。材料牌号也是一个关键因素。与低碳钢相比，不锈钢需要的载荷通常增加50%左右，而大多数牌号的软铝减少50%左右。您随时可以从折弯机厂商那里得到机器的吨数表，该表显示在不同厚度、不同材料下每英尺长度所需要的吨数估算。

　　零件的弯曲半径

　　采用自由弯曲时，弯曲半径为凹模开口距的0.156倍。 在自由弯曲过程中，凹模开口距应是金属材料厚度的8倍。例如，使用1/2英寸的开口距成形低碳钢时，零件的弯曲半径约0.078英寸。若弯曲半径差不多小到材料厚度，须进行有底凹模成形。不过，有底凹模成形所需的压力比自由弯曲大4倍左右。
