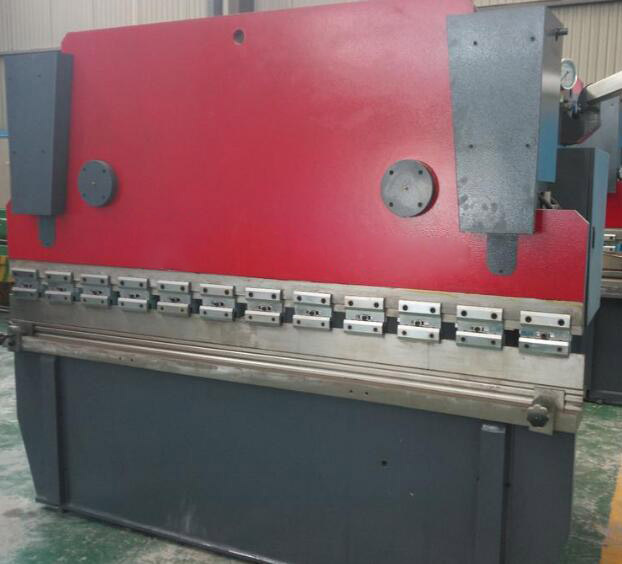

数控板料折弯机

　　数控板料折弯机是一种用于机械工程领域的工艺试验仪器，采用了当下流行的数控操作系统，实现了中英文菜单的全触屏操作和三维图形编程;同时，折弯机配置了专用的液压控制系统、光栅尺、后挡料多轴控制、扰度补偿装置等，保证了折弯精度。据悉，双机联动数控板料折弯机的折弯平行度可控制在2毫米以内，90度折弯角度误差在20分以内。

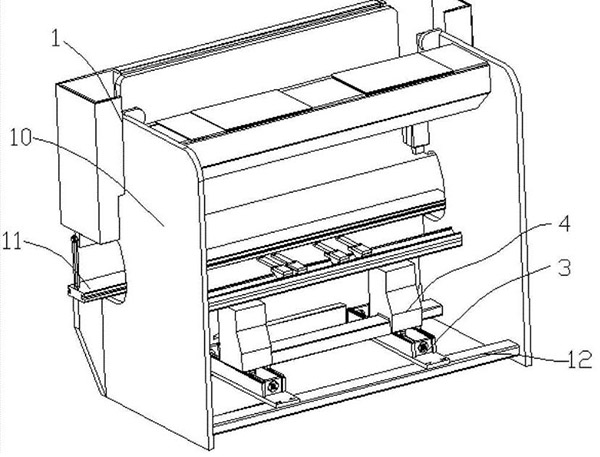

　　数控板料折弯机结构说明：

　　1、滑块部分：采用液压传动，滑块部分由滑块、油缸及机械挡块微调结构组成。左右油缸固定在机架上，通过液压使活塞(杆)带动滑块上下运动，机械挡块由数控系统控制调节数值;

　　2、工作台部分：由按钮盒操纵，使电动机带动挡料架前后移动，并由数控系统控制移动的距离，其小读数为0.01毫米(前后位置均有行程开关限位);

　　3、同步系统：该机由扭轴、摆臂、关节轴承等组成的机械同步机构，结构简单，性能稳定可靠，同步精度高。机械挡块由电机调节，数控系统控制数值;

　　4、挡料机构：挡料采用电机传动，通过链操带动两丝杆同步移动，数控系统控制挡料尺寸。

　　数控板料折弯机操作规程：

　　1、严格遵守机床工操作规程，按规定穿戴好劳动防护用品;

　　2、启动前须认真检查电机、开关、线路和接地是否正常和牢固，检查设备各操纵部位、按钮是滞在正确位置;

　　3、检查上下模的重合度和坚固性;检查各定位装置是否符合被加工的要求;

　　4、在上滑板和各定位轴均未在原点的状态时，运行回原点程序;

　　5、设备启动后空运转1~2分钟，上滑板满行程运动2~3次，如发现有不正常声音或有故障时应立即停车，将故障排除，正常后方可工作;

　　6、工作时应由1人统一指挥，使操作人员与送料压制人员密切配合，确保配合人员均在位置方准发出折弯信号;

　　7、板料折弯时须压实，以防在折弯时板料翘起伤人;

　　8、调板料压模时须切断电源，停止运转后进行;

　　9、在改变可变下模的开口时，不允许有任何料与下模接触;

　　10、机床工作时，机床后部不允许站人;

　　数控板料折弯机保养与维护：

　　在进行机床保养或擦机前，应将上模对准下模后放下关机，直至工作完毕，如需进行开机或其它操作，应将模式选择在手动，并确保。其保养内容如下：

　　1、液压油路

　　1)每周检查油箱油位，如进行液压系统维修后也应检查，油位低于油窗应加注液压油;

　　2)本机所用液压油为ISO HM46或MOBIL DTE25;

　　3)新机工作2000小时后应换油，以后每工作4000～6000小时后应换油，每次换油，应清洗油箱;

　　4)系统油温应在35℃～60℃之间，不得超过70℃，如过高会导致油质及配件的变质损坏。

　　2、过滤器

　　1)每次换油时，过滤器应更换或彻底清洗;

　　2)机床有相关报警或油质不干净等其它过滤器异常，应更换;

　　3)油箱上的空气过滤器，每3个月进行检查清洗，1年更换。

　　3、液压部件

　　1)每月清洁液压部件(基板、阀、电机、泵、油管等)，防止脏物进入系统，不能使用清洁剂;

　　2)新机使用一个月后，检查各油管弯曲处有无变形，如有异常应予更换，使用两个月后，应紧固所有配件的连接处，进行此项工作时应关机，系统无压力。
