扁铁折弯机

扁铁折弯机

产品概述:扁铁折弯机是一种能够对薄板进行折弯的机器,其结构主要包括支架、工作台和夹紧板,工作台置于支架上,工作台由底座和压板构成,底座通过铰链与夹紧板相连,底座由座壳、线圈

服务热线:18018428808

产品介绍

  扁铁折弯机是一种能够对薄板进行折弯的机器,其结构主要包括支架、工作台和夹紧板,工作台置于支架上,工作台由底座和压板构成,底座通过铰链与夹紧板相连,底座由座壳、线圈和盖板组成,线圈置于座壳的凹陷内,凹陷顶部覆有盖板。使用时由导线对线圈通电,通电后对压板产生引力,从而实现对压板和底座之间薄板的夹持。由于采用了电磁力夹持,使得压板可以做成多种工件要求,而且可对有侧壁的工件进行加工,操作上也十分简便。

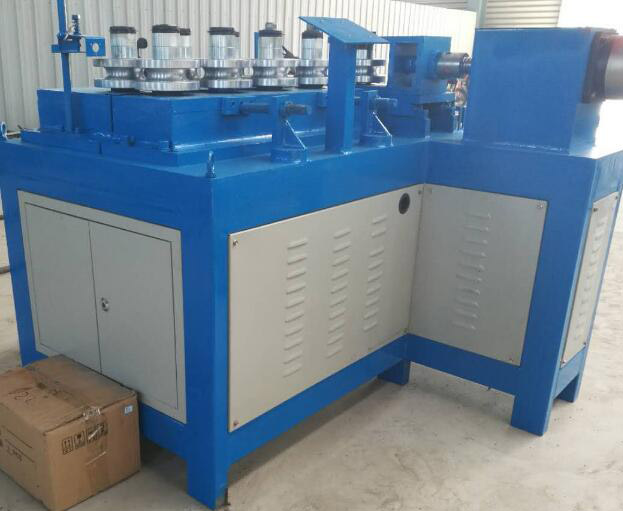

扁铁折弯机实拍

  扁铁折弯机结构特点:

  1、采用全钢焊结构,具有足够的强度和刚性;

  2、液压上传动,机床两端的油缸安置于滑块上,直接驱动滑动工作;

  3、滑块同步机构采用扭轴强迫同步;

  4、采用机械档块结构,稳定可靠;

  5、滑块行程机动快速调,手动微调,计数器显示;

  6、斜楔式的挠度补偿机构,以保证获得较高的折弯精度。

扁铁折弯机特点

  扁铁折弯机结构说明:

  折弯机是钣金行业工件折弯成形的重要设备,其作用是将钢板根据工艺需要压制成各种形状的零件。如《液压板料折弯机结构示意图》所示,主要由左右立柱、工作台、横梁组成机架,左右油缸固定在立柱上,滑块与油缸的活塞连接、沿固定在立柱上的导轨上下运动,下模固定在工作台上,上模安装在滑块下端,液压系统提供动力,电气系统给出指令,在油缸作用下,滑块带动上模向下与下模闭合实现板料的折弯。左右立柱、工作台和滑块(以下简称三大件)是折弯机的关键零件,三大件的重量之和占一台折弯机总重量的70%~80%。其强度和刚性直接决定机床的运行精度、使用寿命,以及工件的精度。

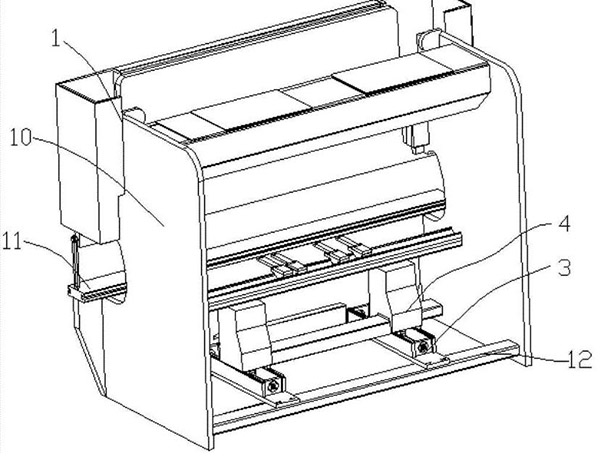

扁铁折弯机结构

  扁铁折弯机操作规程:

  1、严格遵守机床工操作规程,按规定穿戴好劳动防护用品;

  2、启动前须认真检查电机、开关、线路和接地是否正常和牢固,检查设备各操纵部位、按钮是滞在正确位置;

  3、检查上下模的重合度和坚固性;检查各定位装置是否符合被加工的要求;

  4、在上滑板和各定位轴均未在原点的状态时,运行回原点程序;

  5、设备启动后空运转1~2分钟,上滑板满行程运动2~3次,如发现有不正常声音或有故障时应立即停车,将故障排除,正常后方可工作;

  6、工作时应由1人统一指挥,使操作人员与送料压制人员密切配合,确保配合人员均在位置方准发出折弯信号;

  7、板料折弯时须压实,以防在折弯时板料翘起伤人;

  8、调板料压模时须切断电源,停止运转后进行;

  9、在改变可变下模的开口时,不允许有任何料与下模接触;

  10、机床工作时,机床后部不允许站人;
