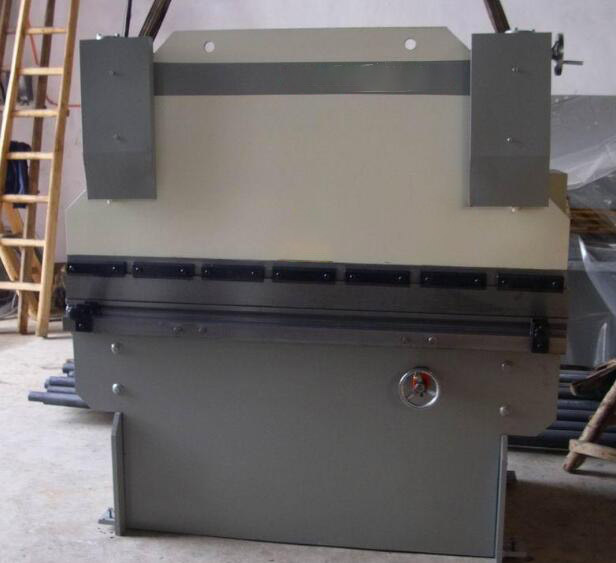

剥线折弯机

　　剥线折弯机是一种能够对薄板进行折弯的机器，其结构主要包括支架、工作台和夹紧板，工作台置于支架上，工作台由底座和压板构成，底座通过铰链与夹紧板相连，底座由座壳、线圈和盖板组成，线圈置于座壳的凹陷内，凹陷顶部覆有盖板。使用时由导线对线圈通电，通电后对压板产生引力，从而实现对压板和底座之间薄板的夹持。由于采用了电磁力夹持，使得压板可以做成多种工件要求，而且可对有侧壁的工件进行加工，操作上也十分简便。

　　剥线折弯机配套系统：

　　1、台湾台达触摸屏中文数控系统(或者荷兰DELEM数控系统)：具有单向和双向定位功能，能丝杠间隙，具有退让选料功能，避免挡料装置与工件的干涉，减少磨损，提高定位精度，具有自动或手动搜索参考点功能。具有断电位置记忆功能，对参数、位置及程序进行现场保护。具有多步加工编程功能，可实现多步动运行，完成多工步零件一次性加工，提高生产效率。一轴伺服电机自动控制滑块的上下行程调节，另一轴伺服电机控制后挡料。

　　2、油缸的主要密封件由日本华尔卡公司生产。

　　3、电器箱内主要件由法国施耐德生产。

　　4、液压系统全部采用插装阀控制。

　　5、液压泵采用航天标准低噪音内啮合齿轮泵。

　　6、整机由钢板焊接而成，焊接部位经振动应力，机器强度高、刚性好，机架可长期保持稳定不变形。

　　7、机床的主油缸活塞采用了航天技术-表面镍磷处理，其硬度可达HRC60以上，与活塞相对运动的导套采用了有自身润滑性的锌基耐磨合金，可使油缸长期处于良好的工作状态。

　　8、采用扭轴同步，机械挡块，可靠、经济、精度高。

　　9、上模配有绕度补偿机构。

　　剥线折弯机正确选购：

　　在选购折弯机时一旦选择不当，生产成本就会攀升，折弯机也不能预期收回成本。因此，有几个因素须在决策时加以掂量。

　　工件

　　一个值得考虑的重要事项是您要生产的零件，要点是购买一台能够完成加工任务而工作台短、吨数小的机器。

　　仔细考虑材料牌号以及大加工厚度和长度。如果大部分工作是厚度16 gauge、大长度10英尺(3.048米)的低碳钢，那么自由弯曲力不必大于50吨。不过，若是从事大量的有底凹模成形，也许应该考虑一台160吨位的机床。

　　假定厚的材料是1/4英寸，10英尺自由弯曲需要200吨，而有底凹模弯曲(校正弯曲)至少需要600吨。如果大部分工件是5英尺或更短一些，吨数差不多减半，从而大大降低购置成本。零件长度对确定新机器的规格是相当重要的。

　　挠变

　　在相同的载荷下，10英尺机工作台和滑块出现的挠变是5英尺机的4倍。这就是说，较短的机器需要较少的垫片调整，就能生产出合格的零件。减少垫片调整又缩短了准备时间。

　　材料牌号也是一个关键因素。与低碳钢相比，不锈钢需要的载荷通常增加50%左右，而大多数牌号的软铝减少50%左右。您随时可以从折弯机厂商那里得到机器的吨数表，该表显示在不同厚度、不同材料下每英尺长度所需要的吨数估算。

　　弯曲半径

　　采用自由弯曲时，弯曲半径为凹模开口距的0.156倍。在自由弯曲过程中，凹模开口距应是金属材料厚度的8倍。例如，使用1/2英寸(0.0127米)的开口距成形16 gauge低碳钢时，零件的弯曲半径约0.078英寸。若弯曲半径差不多小到材料厚度，须进行有底凹模成形。不过，有底凹模成形所需的压力比自由弯曲大4倍左右。

　　如果弯曲半径小于材料厚度，须采用前端圆角半径小于材料厚度的凸模，并求助于压印弯曲法。这样，就需要10倍于自由弯曲的压力。

　　就自由弯曲而言，凸模和凹模按85°或小于85°加工(小点儿为好)。采用这组模具时，注意凸模与凹模在冲程底端的空隙，以及足以补偿回弹而使材料保持90°左右的过度弯曲。
