电动卷板机

电动卷板机

产品概述:电动卷板机是专门用于金属板材弯曲或成型的一般通用设备。上辊升降和两下辊旋转均采用机械驱动,该卷板机电器系统集中控制,是一种操作简单、维修方便,经济实用卷板设备。是

服务热线:18018428808

产品介绍

  电动卷板机是专门用于金属板材弯曲或成型的一般通用设备。上辊升降和两下辊旋转均采用机械驱动,该卷板机电器系统集中控制,是一种操作简单、维修方便,经济实用卷板设备。是一般结构厂所需的专用设备,广泛应用于冶金、石油化工、锅炉、水电、造船和机械制造等行业。

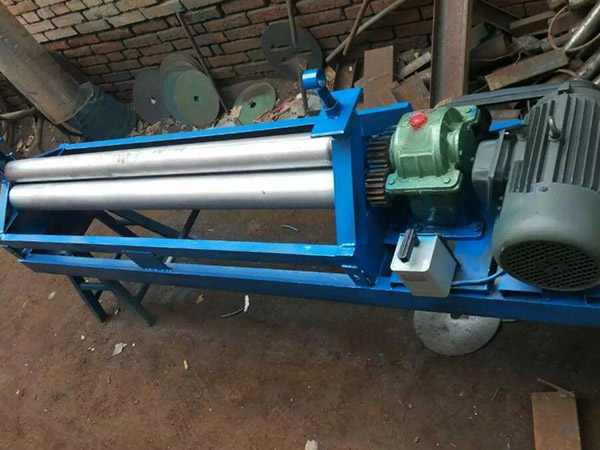

电动卷板机实拍

  电动卷板机结构特点:

  卷板机自动送料设备主要由板料小车、执行机构、板料传输机构和辅助机构等组成。板料小车用于放置待卷制板材。执行机构主要作用是将板料小车上的待卷制板材搬运到进料平台上,板材的搬运操作主要运用到直角坐标式机械手和真空吸盘拾取装置。在工业自动化系统中,经常需要对工件进行拾取、搬运等操作,真空吸盘作为吸盘式机械手得以广泛应用。

  直角坐标式机械手的传动方式主要有机械传动 ( 齿轮齿条传动、同步带传动、滚珠丝杠传动)、直线电机传动和气压传动等。板料传输机构主要用于传送待卷制板料,常见有滚轮轴传输和万向球传输。辅助机构主要作用是提高板材卷制精度,常见辅助机构有板料中心对正装置、推送装置及位移检测装置等。

电动卷板机特点

  电动卷板机工作原理:

  对称式卷板机上辊在两下辊中央对称位置通过液压缸内的液压油作用于活塞作垂直升降运动,通过主减速机的末级齿轮带动两下辊齿轮啮合作旋转运动,为卷制板材提供扭矩。卷板机规格平整的塑性金属板通过卷板机的三根工作辊(二根下辊、一根上辊)之间,借助上辊的下压及下辊的旋转运动,使金属板经过多道次连续弯曲(内层压缩变形,中层不变,外层拉伸变形),产生塑性变形,卷制成所需要的圆筒、锥筒或它们的一部分。该液压式三辊卷板机缺点是板材端部需借助其它设备进行预弯。该卷板机适用于卷板厚度在 50mm以上的大型卷板机,两下辊下部增加了一排固定托辊,缩短两下辊跨距,从而提高卷制工件精度及机器整体性能。

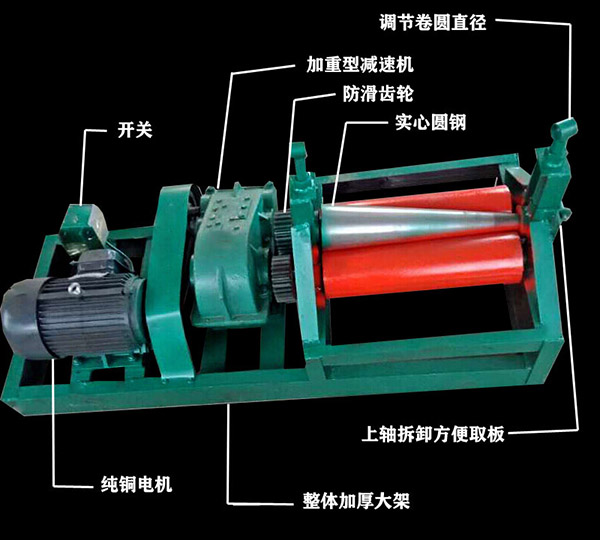

电动卷板机结构

  电动卷板机注意事项:

  1、卷板机须有专人负责管理。

  2、操作人员须熟悉卷板机的结构性能和使用方法,经负责管理人员同意后,方可进行操作。

  3、开机前要仔细检查装置是否完好。

  4、操作时,严禁手、脚放在滚轴和传动部件及工件上。

  5、工作中断后,应将离合器打至空档。

  6、多人协同作业须要有专人指挥。

  7、严禁超负荷工作。

  8、上辊的升降翻转轴承的倾倒复位及上辊的平衡,须在主传动停机后进行。

  9、工作场地禁止乱堆工件及杂物,做到时刻保持机床及场地清洁。

  10、作业完毕,应切断电源,并锁好电源箱。
