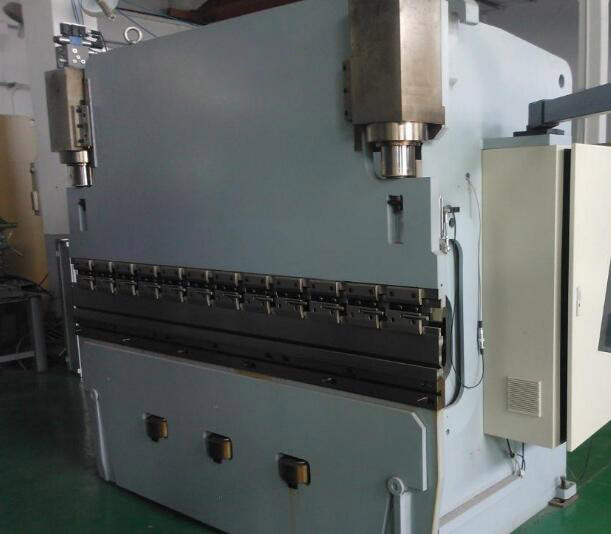

产品概述:4米数控折弯机是利用所配备的模具(通用或专用模具)将冷态下的金属板材折弯成各种几何截面形状的工件。它是为冷轧钣金加工设计的板材成型机械,广泛应用于汽车、飞机制造、轻工
服务热线:18018428808
4米数控折弯机是利用所配备的模具(通用或专用模具)将冷态下的金属板材折弯成各种几何截面形状的工件。它是为冷轧钣金加工设计的板材成型机械,广泛应用于汽车、飞机制造、轻工、造船、集装箱、电梯、铁道车辆等行业的板材折弯加工。
1、严格遵守操作规程,按规定穿戴好劳动防护用品。
2、启动前须认真检查电机、开关、线路和接地是否正常和牢固,检查设备各操纵部位、按钮是滞在正确位置。
3、检查上下模的重合度和坚固性;检查各定位装置是否符合被加工的要求。
4、在上滑板和各定位轴均未在原点的状态时,运行回原点程序。
5、设备启动后空运转1—2分钟,上滑板满行程运动2—3次,如发现有不正常声音或有故障时应立即停车,将故障排除,正常后方可工作。
6、工作时应由1人统一指挥,使操作人员与送料压制人员密切配合,确保配合人员均在位置方可发出折弯信号。
7、板料折弯时须压实,以防在折弯时板料翘起伤人。
8、调板料压模时须切断电源,停止运转后进行。
9、在改变可变下模的开口时,不允许有任何料与下模接触。
10、工作时,机床后部不允许站人。
11、严禁单独在一端处压折板料。
12、运转时发现工件或模具不正,应停机校正,严禁运转中用手校正以防伤手。
13、禁止折超厚的铁板或淬过火的钢板、合金钢、方钢和超过板料折弯机性能的板料,以免损坏机床。
14、经常检查上、下模具的重合度;压力表的指示是否符合规定。
15、发生异常立即停机,检查原因并及时排除。
16、关机前,要在两侧油缸下方的下模上放置木块将上滑板下降到木块上。
17、先退出控制系统程序,后切断电源。

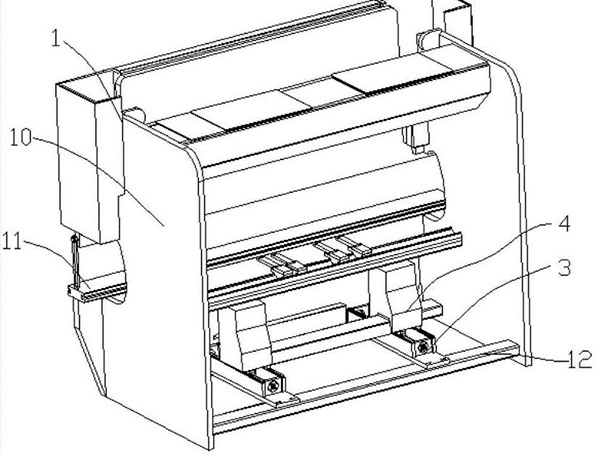

滑块
滑块部分:采用液压传动,滑块部分由滑块、油缸及机械挡块微调结构组成。左右油缸固定在机架上,通过液压使活塞(杆)带动滑块上下运动,机械挡块由数控系统控制调节数值。
工作台
工作台部分:由按钮盒操纵,使电动机带动挡料架前后移动,并由数控系统控制移动的距离,其小读数为0.01毫米(前后位置均有行程开关限位)。
同步系统
同步系统:与普通折弯机不同,该机使用伺服阀与光栅尺等液压装置形成闭环回路,从而控制折弯机的各种动作。
挡料机构
挡料机构:挡料采用电机传动,通过链操带动两丝杆同步移动,数控系统控制挡料尺寸。
CNC折弯机滑块重复精度是±0.0004英寸,成形的角度须采用这样的精度和良好的模具。手控折弯机滑块重复精度为±0.002英寸,而且在采用合适的模具的条件下一般会产生±2~3°的偏差。此外,CNC折弯机为快速装模作好准备,当您需要弯制许多小批量零件时,这是一个不容置疑的考虑理由。
