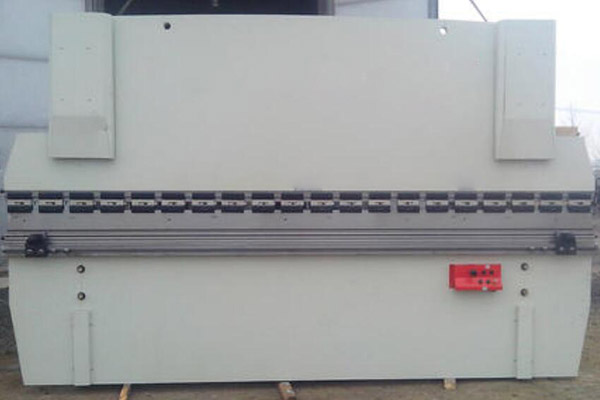

液压数显折弯机

　　液压数显折弯机是一种能够通过数码管/显示屏显示进给参数的机床，通常用于钣金材料的折弯工作。

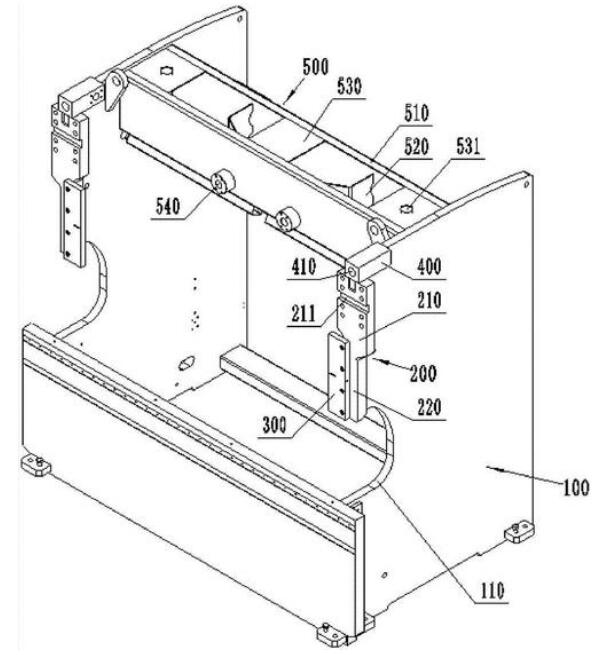

　　液压数显折弯机组成：

　　滑块

　　滑块部分：采用液压传动，滑块部分由滑块、油缸及机械挡块微调结构组成。左右油缸固定在机架上，通过液压使活塞(杆)带动滑块上下运动，机械挡块由数控系统控制调节数值。

　　工作台

　　工作台部分：由按钮盒操纵，使电动机带动挡料架前后移动，并由数控系统控制移动的距离，其小读数为0.01毫米(前后位置均有行程开关限位)。

　　同步系统

　　同步系统：与普通折弯机不同，该机使用伺服阀与光栅尺等液压装置形成闭环回路，从而控制折弯机的各种动作。

　　挡料机构

　　挡料机构：挡料采用电机传动，通过链操带动两丝杆同步移动，数控系统控制挡料尺寸。

　　液压数显折弯机配套系统：

　　1、台湾台达触摸屏中文数控系统(或者荷兰DELEM数控系统)：具有单向和双向定位功能，能丝杠间隙，具有退让选料功能，避免挡料装置与工件的干涉，减少磨损，提高定位精度，具有自动或手动搜索参考点功能。具有断电位置记忆功能，对参数、位置及程序进行现场保护。具有多步加工编程功能，可实现多步动运行，完成多工步零件一次性加工，提高生产效率。一轴伺服电机自动控制滑块的上下行程调节，另一轴伺服电机控制后挡料。选用台湾ABBA滚珠丝杆导轨副。

　　2、油缸的主要密封件由日本华尔卡公司生产。

　　3、电器箱内主要件由法国施耐德生产。

　　4、液压系统全部采用插装阀控制。

　　5、液压泵采用航天标准低噪音内啮合齿轮泵。

　　6、整机由钢板焊接而成，焊接部位经振动应力，机器强度高、刚性好，机架可长期保持稳定不变形。

　　7、机床的主油缸活塞采用了航天技术-表面镍磷处理，其硬度可达HRC60以上，与活塞相对运动的导套采用了有自身润滑性的锌基耐磨合金，可使油缸长期处于良好的工作状态。

　　8、采用扭轴同步，机械挡块，可靠、经济、精度高。

　　9、上模配有绕度补偿机构。
