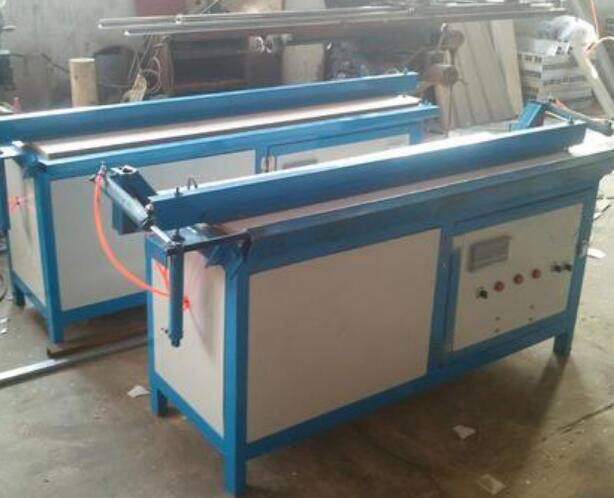

板材折弯机

　　板材折弯机全钢焊接结构，具有足够的强度与刚性。

　　板材折弯机功能特点：

　　全钢焊接结构，具有足够的强度与刚性。液压上传动;

　　具有快速接近、加压、卸压快速退回功能;

　　滑块同步采用抗扭连杆和机械挡块机构;

　　折弯角度，后挡料距离采用电动调节，手动微调，数字显示;根据用户需要可加装数控装。

　　板材折弯机正确选购：

　　在选购折弯机时一旦选择不当，生产成本就会攀升，折弯机也不能预期收回成本。因此，有几个因素须在决策时加以掂量。

　　工件

　　值得考虑的重要事项是您要生产的零件，要点是购买一台能够完成加工任务而工作台短、吨数小的机器。

　　仔细考虑材料牌号以及较大加工厚度和长度。如果大部分工作是厚度16 gauge、较大长度10英尺(3.048米)的低碳钢，那么自由弯曲力不必大于50吨。不过，若是从事大量的有底凹模成形，也许应该考虑一台160吨位的机床。

　　假定较厚的材料是1/4英寸，10英尺自由弯曲需要200吨，而有底凹模弯曲(校正弯曲)至少需要600吨。如果大部分工件是5英尺或更短一些，吨数差不多减半，从而大大降低购置成本。零件长度对确定新机器的规格是相当重要的。

　　挠变

　　在相同的载荷下，10英尺机工作台和滑块出现的挠变是5英尺机的4倍。这就是说，较短的机器需要较少的垫片调整，就能生产出合格的零件。减少垫片调整又缩短了准备时间。

　　材料牌号也是一个关键因素。与低碳钢相比，不锈钢需要的载荷通常增加50%左右，而大多数牌号的软铝减少50%左右。您随时可以从折弯机厂商那里得到机器的吨数表，该表显示在不同厚度、不同材料下每英尺长度所需要的吨数估算。

　　弯曲半径

　　采用自由弯曲时，弯曲半径为凹模开口距的0.156倍。在自由弯曲过程中，凹模开口距应是金属材料厚度的8倍。例如，使用1/2英寸(0.0127米)的开口距成形16 gauge低碳钢时，零件的弯曲半径约0.078英寸。若弯曲半径差不多小到材料厚度，须进行有底凹模成形。不过，有底凹模成形所需的压力比自由弯曲大4倍左右。

　　如果弯曲半径小于材料厚度，须采用前端圆角半径小于材料厚度的凸模，并求助于压印弯曲法。这样，就需要10倍于自由弯曲的压力。

　　就自由弯曲而言，凸模和凹模按85°或小于85°加工(小点儿为好)。采用这组模具时，注意凸模与凹模在冲程底端的空隙，以及足以补偿回弹而使材料保持90°左右的过度弯曲。

　　通常，自由弯曲模在新折弯机上产生的回弹角≤2°，弯曲半径等于凹模开口距的0.156 倍。对于有底凹模弯曲，模具角度一般为86 ~ 90°。在行程的底端，凸凹模之间应有一个略大于材料厚度的间隙。成形角度得以改善，因为有底凹模弯曲的吨数较大(约为自由弯曲的4倍)，减小了弯曲半径范围内通常引起回弹的应力。

　　压印弯曲与有底凹模弯曲相同，只不过把凸模的前端加工成了需要的弯曲半径，而且冲程底端的凸凹模间隙小于材料厚度。由于施加足够的压力(大约是自由弯曲的10倍)迫使凸模前端接触材料，基本上避免了回弹。

　　为了选择较低的吨数规格，为大于材料厚度的弯曲半径作打算，并尽可能地采用自由弯曲法。弯曲半径较大时，常常不影响成件的质量及其今后的使用。

　　弯曲度

　　弯曲精度要求是一个需要慎重考虑的因素，正是这个因素，决定了需要考虑一台CNC折弯机还是手控折弯机。如果弯曲精度要求±1°而且不能变，须着眼于CNC机。

　　CNC折弯机滑块重复精度是±0.0004英寸，成形的角度须采用这样的精度和良好的模具。手控折弯机滑块重复精度为±0.002英寸，而且在采用合适的模具的条件下一般会产生±2~3°的偏差。此外，CNC折弯机为快速装模作好准备，当需要弯制许多小批量零件时，这是一个不容置疑的考虑理由。
