摆式折弯机

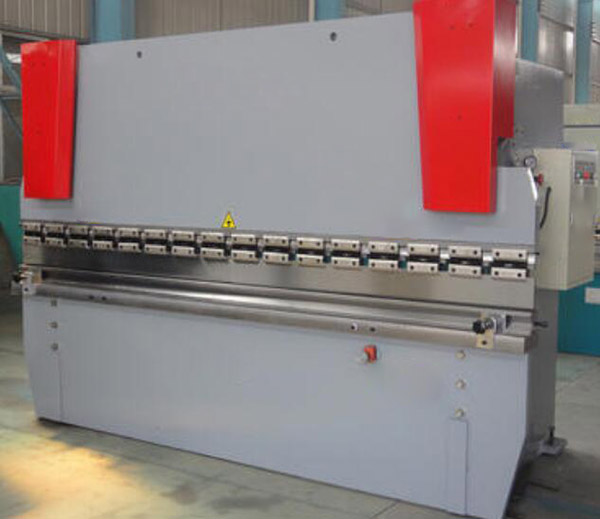

　　摆式折弯机是一种能够对薄板进行折弯的机器，其结构主要包括支架、工作台和夹紧板，工作台置于支架上，工作台由底座和压板构成，底座通过铰链与夹紧板相连，底座由座壳、线圈和盖板组成，线圈置于座壳的凹陷内，凹陷顶部覆有盖板。使用时由导线对线圈通电，通电后对压板产生引力，从而实现对压板和底座之间薄板的夹持。

　　摆式折弯机结构说明：

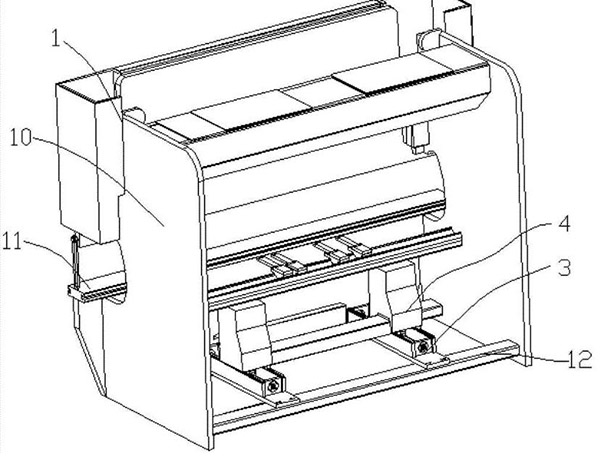

　　折弯机是钣金行业工件折弯成形的重要设备，其作用是将钢板根据工艺需要压制成各种形状的零件。如《液压板料折弯机结构示意图》所示，主要由左右立柱、工作台、横梁组成机架，左右油缸固定在立柱上，滑块与油缸的活塞连接、沿固定在立柱上的导轨上下运动，下模固定在工作台上，上模安装在滑块下端，液压系统提供动力，电气系统给出指令，在油缸作用下，滑块带动上模向下与下模闭合实现板料的折弯。左右立柱、工作台和滑块(以下简称三大件)是折弯机的关键零件，三大件的重量之和占一台折弯机总重量的70%~80%。其强度和刚性直接决定机床的运行精度、使用寿命，以及工件的精度。

　　摆式折弯机正确选购：

　　在选购折弯机时一旦选择不当，生产成本就会攀升，折弯机也不能预期收回成本。因此，有几个因素须在决策时加以掂量。

　　工件

　　值得考虑的重要事项是您要生产的零件，要点是购买一台能够完成加工任务而工作台短、吨数小的机器。

　　仔细考虑材料牌号以及较大加工厚度和长度。如果大部分工作是厚度16 gauge、较大长度10英尺(3.048米)的低碳钢，那么自由弯曲力不必大于50吨。不过，若是从事大量的有底凹模成形，也许应该考虑一台160吨位的机床。

　　假定很厚的材料是1/4英寸，10英尺自由弯曲需要200吨，而有底凹模弯曲(校正弯曲)至少需要600吨。如果大部分工件是5英尺或更短一些，吨数差不多减半，从而大大降低购置成本。零件长度对确定新机器的规格是相当重要的。

　　挠变

　　在相同的载荷下，10英尺机工作台和滑块出现的挠变是5英尺机的4倍。这就是说，较短的机器需要较少的垫片调整，就能生产出合格的零件。减少垫片调整又缩短了准备时间。

　　材料牌号也是一个关键因素。与低碳钢相比，不锈钢需要的载荷通常增加50%左右，而大多数牌号的软铝减少50%左右。您随时可以从折弯机厂商那里得到机器的吨数表，该表显示在不同厚度、不同材料下每英尺长度所需要的吨数估算。

　　弯曲半径

　　采用自由弯曲时，弯曲半径为凹模开口距的0.156倍。在自由弯曲过程中，凹模开口距应是金属材料厚度的8倍。例如，使用1/2英寸(0.0127米)的开口距成形16 gauge低碳钢时，零件的弯曲半径约0.078英寸。若弯曲半径差不多小到材料厚度，须进行有底凹模成形。不过，有底凹模成形所需的压力比自由弯曲大4倍左右。

　　弯曲度

　　弯曲精度要求是一个需要慎重考虑的因素，正是这个因素，决定了需要考虑一台CNC折弯机还是手控折弯机。如果弯曲精度要求±1°而且不能变，须着眼于CNC机。

　　模具

　　即使有满架子的模具，勿以为这些模具适合于新买的机器。须检查每件模具的磨损，方法是测量凸模前端至台肩的长度和凹模台肩之间的长度。

　　弯曲件边长

　　假设沿着一张5×10英尺的10-gauge低碳钢板弯曲90°，折弯机大概须额外施加7.5吨压力把钢板顶起来，而操作者须为280磅重的直边下落作好准备。制造该零件可能需要好几个身强力壮的工人甚至一台起重机。折弯机操作者经常需要弯制长边零件，却意识不到他们的工作有多么费劲。

　　摆式折弯机操作规程：

　　1、严格遵守机床工操作规程，按规定穿戴好劳动防护用品;

　　2、启动前须认真检查电机、开关、线路和接地是否正常和牢固，检查设备各操纵部位、按钮是滞在正确位置;

　　3、检查上下模的重合度和坚固性;检查各定位装置是否符合被加工的要求;

　　4、在上滑板和各定位轴均未在原点的状态时，运行回原点程序;

　　5、设备启动后空运转1~2分钟，上滑板满行程运动2~3次，如发现有不正常声音或有故障时应立即停车，将故障排除，正常后方可工作;

　　6、工作时应由1人统一指挥，使操作人员与送料压制人员密切配合，确保配合人员均在位置方准发出折弯信号;

　　7、板料折弯时须压实，以防在折弯时板料翘起伤人;

　　8、调板料压模时须切断电源，停止运转后进行;

　　9、在改变可变下模的开口时，不允许有任何料与下模接触;

　　10、机床工作时，机床后部不允许站人;
