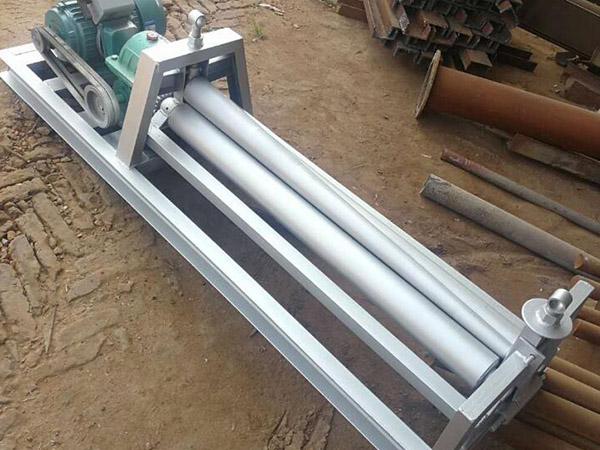

手动卷板机

　　手动卷板机是专门为加工金属薄板而设计，手动卷板机构形式为三辊非对称式，上辊为主传动，下辊垂直直升降运动，以便夹紧板材，并通过下辊齿轮与上辊齿轮啮合，同时作为主传动;边辊作倾升降运动，具有预弯和卷圆双重功能。结构紧凑，操作维修方面

　　手动卷板机结构特点：

　　卷板机自动送料设备主要由板料小车、执行机构、板料传输机构和辅助机构等组成。板料小车用于放置待卷制板材。执行机构主要作用是将板料小车上的待卷制板材搬运到进料平台上，板材的搬运操作主要运用到直角坐标式机械手和真空吸盘拾取装置。在工业自动化系统中，经常需要对工件进行拾取、搬运等操作，真空吸盘作为吸盘式机械手得以广泛应用。

　　直角坐标式机械手的传动方式主要有机械传动 ( 齿轮齿条传动、同步带传动、滚珠丝杠传动)、直线电机传动和气压传动等。板料传输机构主要用于传送待卷制板料，常见有滚轮轴传输和万向球传输。辅助机构主要作用是提高板材卷制精度，常见辅助机构有板料中心对正装置、推送装置及位移检测装置等。

　　手动卷板机保养规程：

　　1、 根据机器润滑示意图中规定，按要求对各油杯润滑和人工润滑点进行加油。

　　2、 按卷板机规定的参数进行卷板，卷板厚度20mm，较大长度2500mm，卷板材料的屈服极限小于250Mpa。

　　3、 接通电源后，进行下辊正反两个方向和上辊升降运动，检查各运动有无不正常的卡死现象。

　　4、 严格按卷板加工程序和操作方法进行操作，在上辊升降到极限位置时，要十分注意设备的运行。

　　5、 当主传动停机后，方可进行上辊的升降，翻转轴承的倾倒复位和上辊的翘起。

　　6、 在运行过程中，若发现有不规则的噪音、冲击等不正常现象，应立即停机检查。

　　7、 操作中各人员要互相协调，听从卷板负责人的指挥，没有口令，禁止开动机器。

　　8、 进行卷板操作时应十分注意手被钢板压住和钢板一起卷进。

　　9、 用行车起吊钢板或卷筒时，注意不要和机器发生碰撞。卷板结束后，做到完工料尽场地清，并做好设备的维护保养工作，及时关闭电源。

　　手动卷板机注意事项：

　　1.对卷板机组件进行清理，特别是连接的地方;

　　2.卷板机组装的时候要遵循由内到外、先下后上这样一个原则;

　　3.装配中优先集中处理使用同一工装进行装配或者同一方位的装配工作;

　　4.装配过程中要严格按照设计图来进行转配在尺寸、规格等方面要严格把关。
